二、概述

ILS航向信標（LLZ）主機輸出的射頻載波信號，接入LLZ天線模擬器后，該天線模擬器既作為發射信號負載（代替LLZ發射天線功能），同時又耦合和混合輸出射頻監控信號（代替LLZ監控天線取樣射頻信號功能），最終使得LLZ監控器的所有監控參數處于正常工作狀態，LLZ沒有監控參數預警和告警。

三、特點

1、適用于所有ILS航向信標（ILS520、NM7000B、ILS2100、ILS410、ILS420等）。

2、LLZ天線模擬器用于雙頻ILS航向信標時，輸入4路射頻信號，標記為航道COU CSB和COU SBO，余隙CLR CSB和CLR SBO。

3、航道COU CSB和余隙CLR CSB射頻信號，輸入功率可調范圍5 ～ 30W，航道COU SBO和余隙CLR SBO射頻信號，輸入功率可調范圍0.1 ～ 0.5W。

4、LLZ天線模擬器混合輸出4路射頻監控信號，標記為DS（寬度），CL（航道），NF（近場），CLR（余隙），射頻監控信號電平強度范圍：-40 ～ 10 dBm。

5、接頭型號：N型母頭。

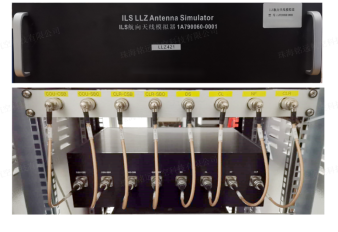

四、外觀

五、結構

1、尺寸：13(高)* 60(寬)* 24(深)厘米，標準3U機箱。

2、重量：5公斤。

六、環境

1、溫度：室內 -10°C ～ +50°C。

2、相對濕度：室內0 ～ 95%（無冷凝）。

七、應用機場

中國青海省銀川機場，山東省煙臺機場，云南省芒市機場，廣西省桂林機場，內蒙古呼和浩特機場，貴州省貴陽機場等。
